Un interrupteur différentiel et un disjoncteur différentiel partagent le même organe de détection de fuite à la terre, mais leur périmètre de protection diverge radicalement. Confondre les deux revient à ignorer qu’un seul de ces dispositifs assure simultanément la protection des personnes et celle des conducteurs contre les surintensités.
Nous détaillons ici les distinctions techniques entre ces appareils, les implications des types A et AC, et les évolutions récentes de la NF C 15-100 qui redistribuent les cartes dans le tableau électrique résidentiel.
Composante pulsée et détection : ce que le type A apporte réellement au circuit
Le différentiel de type AC détecte exclusivement les courants de défaut alternatifs sinusoïdaux. Cette technologie suffit pour des charges purement résistives : éclairage classique, convecteurs à fil pilote sans régulation électronique, prises alimentant des appareils sans convertisseur.
Le type A détecte en plus les composantes continues pulsées générées par les redresseurs. Tout appareil équipé d’un pont de diodes ou d’un hacheur (plaques à induction, lave-linge à moteur inverter, borne de recharge véhicule électrique) produit ce type de courant de fuite. Un différentiel AC peut rester aveugle à ce défaut et ne jamais déclencher.
Ce n’est pas une question de confort ou de sensibilité accrue. C’est une lacune physique du tore de détection AC face à une forme d’onde non sinusoïdale. Installer un type AC sur un circuit alimentant une plaque à induction expose à un défaut non détecté, avec un risque réel d’électrocution.
Disjoncteur différentiel contre interrupteur différentiel : deux niveaux de protection distincts
L’interrupteur différentiel (ID) ne protège que contre les fuites de courant à la terre. Il coupe le circuit lorsque la différence entre phase et neutre dépasse le seuil de sensibilité (typiquement 30 mA en résidentiel). Il ne réagit ni aux surcharges, ni aux courts-circuits.
Le disjoncteur différentiel cumule détection de fuite et protection magnétothermique. Il intègre un bilame (protection thermique contre les surcharges) et un électroaimant (protection magnétique contre les courts-circuits), en plus du tore différentiel.
En installation domestique, la norme NF C 15-100 impose des interrupteurs différentiels en tête de rangée, associés à des disjoncteurs divisionnaires en aval sur chaque circuit. Le disjoncteur différentiel, plus coûteux, se justifie sur des circuits nécessitant une continuité de service absolue : congélateur, alarme, informatique. Un défaut sur un circuit voisin ne provoque pas la coupure du circuit protégé par son propre disjoncteur différentiel.
Sélectivité verticale et disponibilité électrique
Avec un interrupteur différentiel en tête de rangée, un défaut d’isolement sur n’importe quel circuit en aval coupe l’ensemble de la rangée. C’est le comportement normal et conforme à la norme pour la majorité des circuits domestiques.
Le disjoncteur différentiel dédié à un circuit unique isole ce circuit du reste du tableau. La sélectivité verticale garantit que seul le circuit en défaut est coupé. Nous recommandons cette configuration pour les équipements dont l’arrêt imprévu génère une perte (chaîne du froid, système de sécurité, serveur domestique).

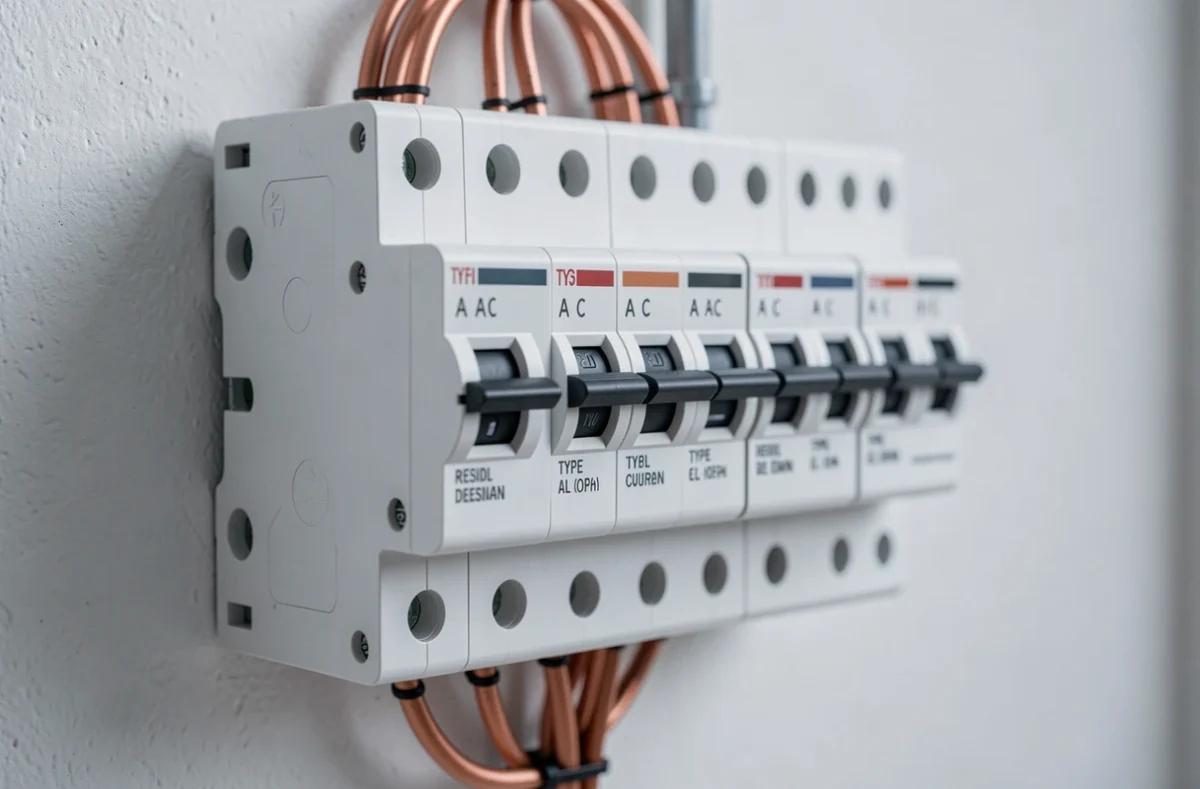

Répartition type A et AC dans le tableau : exigences NF C 15-100 révisée
La révision 2024 de la NF C 15-100 renforce la sectorisation des différentiels dans le tableau résidentiel. Les points structurants à retenir :
- Minimum deux interrupteurs différentiels 30 mA par logement, dont au moins un de type A, avec un maximum de huit circuits par différentiel.
- Le type A est désormais obligatoire pour la majorité des circuits prises, le lave-linge et les plaques de cuisson, c’est-à-dire tous les circuits susceptibles d’alimenter des charges à électronique de puissance.
- Le type AC reste admis pour les circuits d’éclairage, certains chauffages résistifs sans régulation électronique et les circuits ne présentant aucune composante continue pulsée.
Cette sectorisation vise un double objectif : adapter la technologie de détection au type de charge réelle et limiter l’impact d’un défaut à une partie restreinte de l’installation.
Le type F entre dans le jeu réglementaire
Les articles concurrents présentent souvent le type F (aussi appelé HPI ou Hi) comme un différentiel « anti-déclenchement intempestif ». Cette lecture est réductrice. Le type F offre une détection élargie par rapport au type A, adaptée aux circuits alimentant des équipements à électronique de puissance complexe.
La révision normative pousse vers l’utilisation du type F sur les circuits alimentant des bornes de recharge IRVE et certaines installations photovoltaïques avec onduleur. Ce n’est plus un choix de confort mais une exigence technique liée à la forme d’onde réelle du défaut.
Critères de choix entre disjoncteur différentiel et interrupteur différentiel en pratique
Le coût d’un disjoncteur différentiel est nettement supérieur à celui d’un interrupteur différentiel associé à un disjoncteur divisionnaire. Équiper chaque circuit d’un disjoncteur différentiel dédié rendrait le tableau résidentiel économiquement disproportionné.
Nous observons que la configuration la plus rationnelle reste l’architecture imposée par la norme : interrupteurs différentiels en tête de rangée (type A ou AC selon les circuits), disjoncteurs divisionnaires en aval, et disjoncteur différentiel réservé aux circuits critiques. L’arbitrage se fait sur trois critères :
- La nature de la charge : composante pulsée (type A minimum), composante continue lisse ou haute fréquence (type F), ou sinusoïdale pure (type AC admis).
- Le besoin de continuité de service : si la coupure d’une rangée entière est acceptable, l’interrupteur différentiel suffit. Si un circuit ne doit jamais être affecté par un défaut voisin, le disjoncteur différentiel s’impose.
- Le nombre de circuits par différentiel : la limite de huit circuits par DDR oblige à multiplier les rangées et à penser la répartition dès la conception du tableau.
L’erreur fréquente consiste à placer un type AC sur un circuit alimentant un appareil à électronique de puissance, en pensant que la protection 30 mA suffit. La sensibilité n’est pas en cause : c’est la capacité à détecter la forme d’onde du défaut qui détermine l’efficacité réelle de la protection.
La distinction entre disjoncteur différentiel et interrupteur différentiel n’est pas un choix binaire. C’est une question d’architecture du tableau, dictée par la nature des charges, le niveau de sélectivité souhaité et les contraintes normatives actuelles. Avec le renforcement des exigences sur les types A et F, le tableau électrique résidentiel ne tolère plus une approche uniforme : chaque rangée doit être pensée en fonction des équipements qu’elle alimente.
