Quand une pompe à chaleur comprime un fluide frigorigène, la transformation ne se déroule ni tout à fait sans échange de chaleur, ni à température constante. Elle se situe entre les deux, et c’est précisément ce que décrit le modèle polytropique. Comprendre ce mécanisme permet de mieux évaluer les performances réelles d’un équipement, de poser les bonnes questions à un installateur et d’éviter de se fier uniquement aux chiffres théoriques d’une fiche produit.
Compression polytropique : pourquoi le compresseur ne suit pas la théorie parfaite
Dans un cours de thermodynamique, on apprend que la compression d’un gaz peut être adiabatique (sans échange de chaleur avec l’extérieur) ou isotherme (à température constante). Ces deux cas sont des idéalisations. En pratique, le compresseur d’une pompe à chaleur ne correspond à aucun des deux.

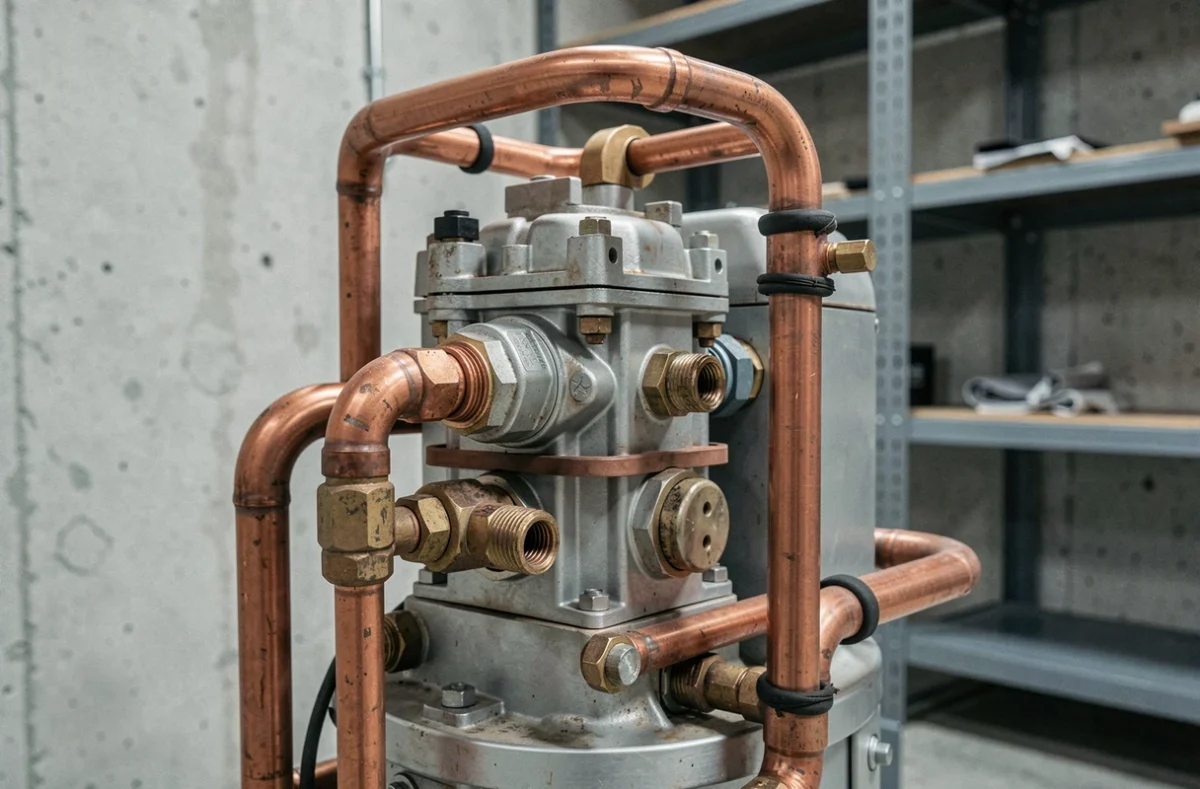

Pendant la compression, le fluide frigorigène monte en pression et en température. Une partie de la chaleur produite s’échappe vers les parois du compresseur, le carter, l’huile de lubrification. On n’est donc pas dans un processus adiabatique pur. On n’est pas non plus en isotherme, puisque la température du fluide augmente nettement entre l’entrée et la sortie.
C’est ici qu’intervient la loi polytropique, résumée par l’équation PV^n = constante. La lettre P désigne la pression, V le volume, et n l’indice polytropique. Cet indice n traduit concrètement le degré d’échange thermique pendant la compression.
- Si n est égal à 1, la transformation est isotherme : la température ne bouge pas, toute l’énergie part en chaleur échangée.
- Si n est égal à gamma (le coefficient de Laplace, propre à chaque gaz), la transformation est adiabatique réversible, dite isentropique : aucun échange de chaleur.
- Dans un compresseur réel de pompe à chaleur, n se situe entre 1 et gamma, ce qui reflète les pertes thermiques partielles et les frottements internes.
Vous avez déjà remarqué qu’un compresseur chauffe en fonctionnement ? C’est la manifestation directe de cette compression polytropique. L’indice n mesure l’écart entre la théorie et la réalité du compresseur.
Indice polytropique et rendement : ce qui change pour le dimensionnement
Quand un bureau d’études dimensionne une pompe à chaleur, il doit estimer le travail réel du compresseur. En utilisant le modèle isentropique seul, on sous-estime l’énergie consommée. Le modèle polytropique corrige cette erreur en intégrant les pertes.
Pourquoi l’indice n varie d’une installation à l’autre
L’indice polytropique n’est pas une constante universelle. Il dépend de plusieurs paramètres propres à chaque installation. Le type de compresseur joue un rôle direct : un compresseur scroll n’a pas les mêmes échanges thermiques internes qu’un compresseur à piston.
La nature du fluide frigorigène pèse aussi. Un fluide comme le R290 (propane) possède des propriétés thermodynamiques différentes du R410A ou du R32. Changer de fluide modifie la température de refoulement et donc l’indice polytropique. Les fabricants qui conçoivent des pompes à chaleur au R290, encouragé par la réglementation européenne F-Gas 2024/573 pour son faible potentiel de réchauffement global, doivent adapter leurs calculs en conséquence.
La surchauffe à l’aspiration, l’état de l’huile, la vitesse de rotation du compresseur et même la température extérieure influencent n. C’est pourquoi deux pompes à chaleur de même puissance nominale peuvent présenter des consommations électriques sensiblement différentes en conditions réelles.
Ce que cela signifie pour le COP réel
Le coefficient de performance (COP) affiché sur une fiche technique est mesuré dans des conditions normalisées. Il repose souvent sur des hypothèses proches de l’isentropique. Or, en fonctionnement réel, le COP effectif est toujours inférieur au COP théorique, et l’écart dépend directement de l’indice polytropique.
Plus n s’éloigne de gamma (vers des valeurs inférieures), plus les pertes thermiques internes sont importantes, plus le compresseur consomme d’énergie pour un même transfert de chaleur. Concrètement, cela se traduit par une facture d’électricité plus élevée que prévu si le dimensionnement n’a pas tenu compte de ces pertes.
Fluide frigorigène et modèle polytropique : un lien que la transition F-Gas renforce
La réglementation européenne F-Gas 2024/573 accélère le remplacement des fluides à fort potentiel de réchauffement global. Pour les pompes à chaleur jusqu’à 12 kW, des interdictions de mise sur le marché s’appliquent progressivement à partir de 2027 et 2029. Le R290 gagne du terrain, tandis que le R410A et le R32 reculent.
Ce changement de fluide ne se résume pas à une question environnementale. Il a des conséquences thermodynamiques directes. Le R290, par exemple, a un coefficient de Laplace (gamma) différent de celui du R410A. La courbe de compression change, la température de refoulement change, et l’indice polytropique utilisé pour dimensionner le compresseur doit être recalculé.
Utiliser un ancien modèle polytropique calibré pour le R410A avec du R290 conduit à des erreurs de dimensionnement. Les fabricants complètent donc l’approximation polytropique par des données thermodynamiques réelles, propres à chaque fluide et à chaque compresseur. Un installateur compétent vérifie que la pompe à chaleur proposée a bien été conçue pour le fluide qu’elle utilise, et pas simplement adaptée à partir d’un ancien modèle.
Critères de choix et pièges à éviter lors de l’achat d’une pompe à chaleur
La transformation polytropique reste un concept technique, mais ses conséquences se traduisent en critères concrets au moment de choisir un équipement.
Ce qu’il faut vérifier avant de signer
- Demandez le COP saisonnier (SCOP), pas seulement le COP nominal. Le SCOP intègre les variations de température sur l’année et reflète mieux les pertes polytropiques réelles.
- Vérifiez le type de fluide frigorigène utilisé. Un équipement au R290 sera compatible avec les futures restrictions réglementaires, mais son installation exige un installateur disposant de l’attestation de capacité pour la manipulation de fluides inflammables.
- Interrogez l’installateur sur le dimensionnement : a-t-il réalisé une étude thermique complète, ou s’est-il basé uniquement sur la surface habitable ? Un surdimensionnement provoque des cycles courts qui dégradent le rendement polytropique du compresseur.
- Renseignez-vous sur le type de compresseur (scroll, inverter, piston). Un compresseur inverter, qui adapte sa vitesse de rotation, maintient l’indice polytropique dans une plage plus favorable qu’un compresseur on/off qui alterne entre pleine charge et arrêt.
Les pièges les plus fréquents
Le premier piège consiste à comparer deux pompes à chaleur uniquement sur leur COP nominal. Deux machines affichant le même COP à 7 °C extérieur peuvent avoir des performances très différentes à -5 °C ou à 2 °C, là où le compresseur travaille plus dur et où les pertes polytropiques s’accentuent.
Le deuxième piège concerne les devis sans étude thermique. Sans connaître les déperditions réelles du bâtiment, l’installateur ne peut pas ajuster la puissance de la pompe à chaleur. Le résultat : un compresseur qui fonctionne en permanence à un régime défavorable, avec un indice polytropique élevé et une consommation excessive.
Le troisième piège touche la maintenance. Un compresseur mal lubrifié ou un circuit encrassé augmente les frottements internes, ce qui fait dériver l’indice polytropique vers des valeurs défavorables. L’entretien obligatoire, généralement tous les deux ans pour les équipements contenant des fluides frigorigènes, n’est pas une formalité : il préserve directement le rendement de la machine.
Fourchettes de prix et délais pour une pompe à chaleur bien dimensionnée
Les prix varient considérablement selon la technologie (air-eau, air-air, géothermique), la puissance, le fluide frigorigène et la complexité de l’installation. Une pompe à chaleur air-eau pour une maison individuelle se situe généralement dans une fourchette large, allant de quelques milliers d’euros pour les modèles d’entrée de gamme à des montants nettement plus élevés pour les configurations géothermiques ou les installations de forte puissance.
Les délais d’installation dépendent du type de pompe à chaleur. Une air-air peut être opérationnelle en quelques jours. Une air-eau raccordée à un plancher chauffant nécessite souvent plusieurs semaines, entre l’étude thermique, la commande du matériel et les travaux. Les modèles au R290 peuvent impliquer des délais supplémentaires, car tous les installateurs ne disposent pas encore des certifications requises pour manipuler ce fluide inflammable.
La qualité du dimensionnement, qui repose entre autres sur une prise en compte réaliste de la compression polytropique, se paie au moment de l’étude thermique. Compter entre quelques centaines d’euros pour une étude simplifiée et davantage pour un audit complet. C’est un investissement qui conditionne les économies d’énergie sur toute la durée de vie de l’équipement.
