Vous venez de récupérer une maison ancienne, les prises ont des broches de terre, un fil vert-jaune court dans la gaine, mais personne ne sait si tout cela fonctionne réellement. Tester la terre d’une ancienne installation ne signifie pas forcément ouvrir les murs ou refaire le tableau. Quelques vérifications ciblées permettent déjà de savoir où vous en êtes, et surtout ce qu’il faudra corriger en priorité.
Ce que révèle un test de boucle de défaut sur une vieille installation
La plupart des tutoriels expliquent comment placer les pointes d’un multimètre entre la phase et la broche de terre d’une prise. Cette mesure donne une tension, souvent autour de 230 V si la terre est raccordée. Le problème, c’est qu’elle ne dit rien sur la qualité réelle du chemin de terre.
A découvrir également : Comment bénéficier des Aides financières de l’Anah pour l’installation d’un chauffe-eau thermodynamique

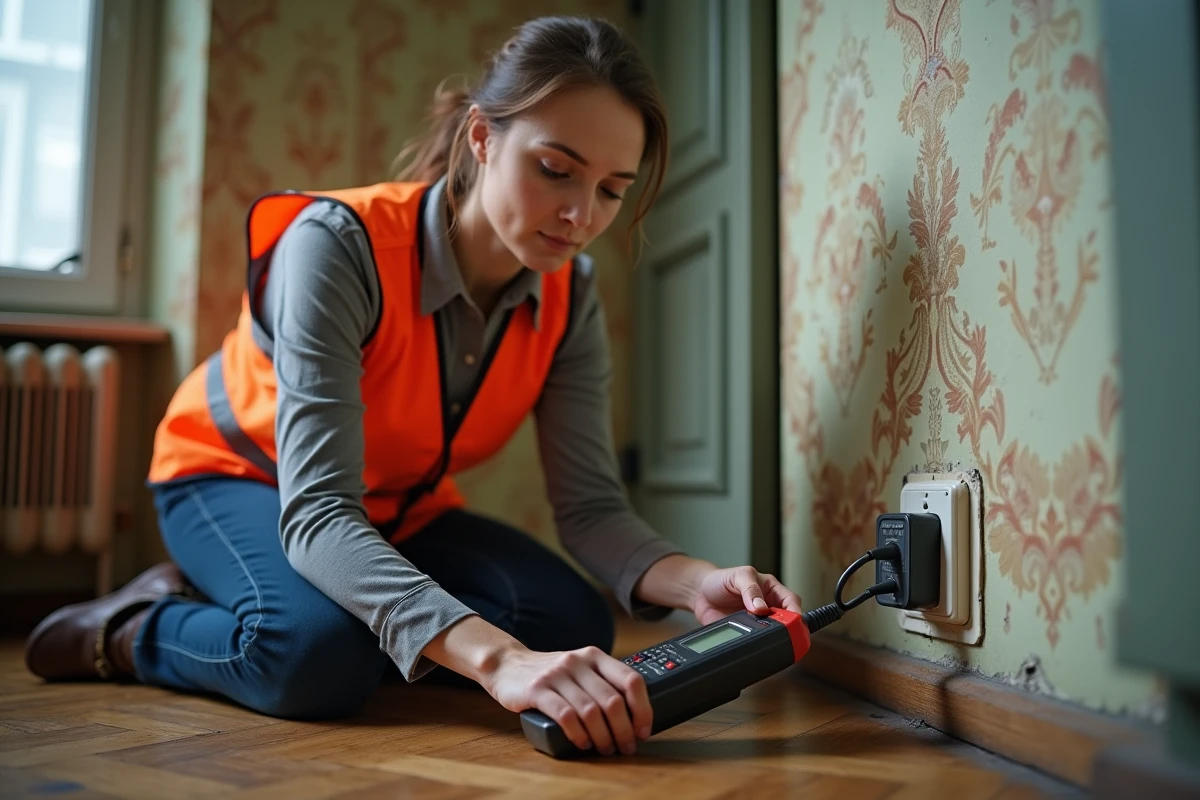

Les bureaux de contrôle comme Apave, Qualiconsult ou Dekra utilisent depuis quelques années une autre approche : la mesure de boucle de défaut par prise. Un appareil dédié injecte un courant calibré entre la phase et la terre, puis calcule la résistance globale du circuit de protection. Le résultat s’affiche en ohms, prise par prise, sans accéder au piquet de terre ni toucher aux câbles encastrés.
L’avantage dans une installation ancienne est considérable. Vous pouvez identifier un circuit dont la terre est coupée ou dégradée sans démonter quoi que ce soit. Cette méthode permet de cibler seulement quelques tronçons à reprendre au lieu de tout remettre à plat.
A lire en complément : Installation et pose de plafonds tendus : mode d’emploi
Multimètre sur une prise de terre : ce que cette mesure dit vraiment

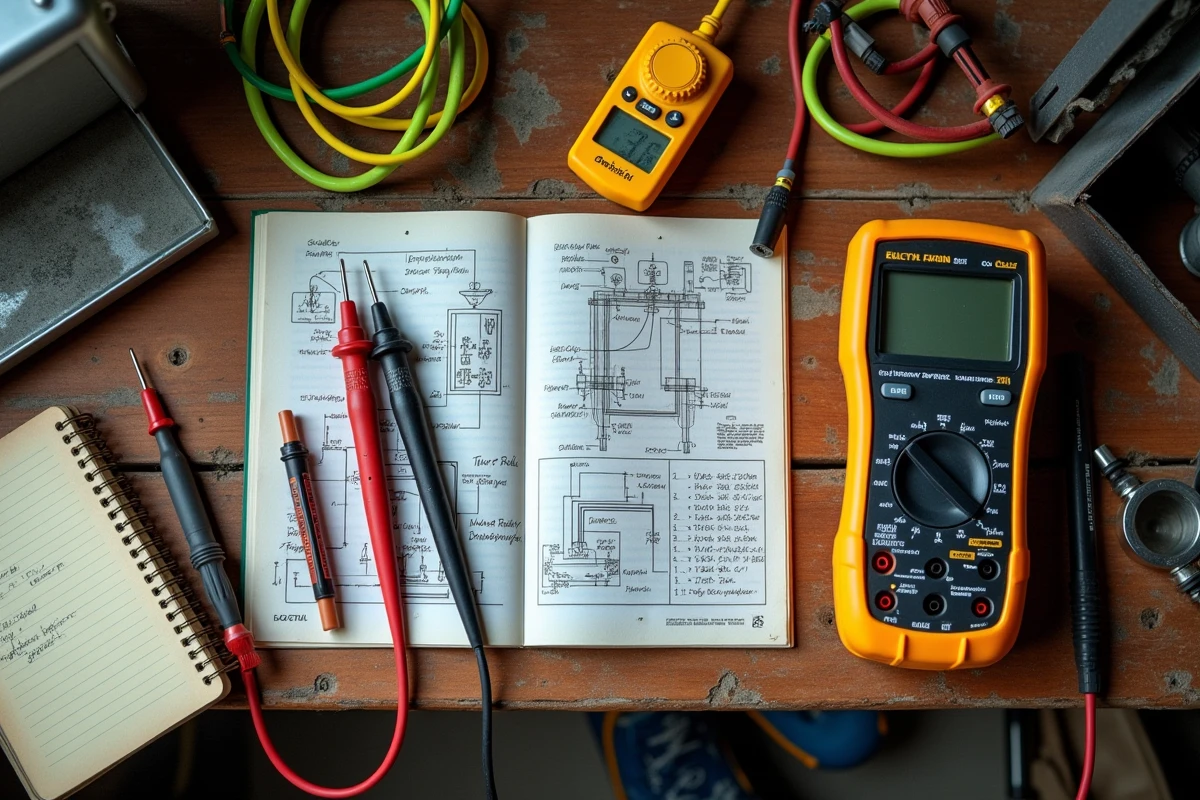

Un multimètre reste un outil accessible et utile pour un premier diagnostic. Voici ce que vous pouvez vérifier concrètement avec un appareil réglé en tension alternative.
- Mesurez la tension entre la phase (trou droit quand la broche est en haut) et la broche de terre. Si vous obtenez une valeur proche de la tension secteur, la broche est raccordée au circuit de terre. Si l’affichage reste à zéro ou affiche une valeur très faible, le fil de terre est coupé ou absent.
- Mesurez ensuite entre le neutre (trou gauche) et la broche de terre. Une tension nulle ou de quelques volts indique un raccordement normal. Une tension élevée signale un problème de câblage, parfois une inversion phase-neutre.
- Si les deux mesures donnent zéro, la prise n’est tout simplement pas alimentée ou la terre n’existe pas sur ce circuit.
Cette vérification rapide confirme la présence d’un raccordement, mais elle ne mesure pas la résistance de la terre. Un fil vert-jaune peut être connecté à un piquet corrodé depuis des décennies, et le multimètre affichera quand même une tension rassurante.
Résistance de terre et disjoncteur différentiel : le duo à vérifier ensemble
Dans une installation récente, le différentiel coupe le courant dès qu’un défaut de fuite dépasse un seuil donné. Pour que ce mécanisme fonctionne, le courant de fuite doit pouvoir circuler vers la terre. Si la résistance du piquet est trop élevée, le courant de fuite reste trop faible pour déclencher la protection.
Vous avez déjà remarqué que le bouton « test » de votre différentiel fonctionne quand vous appuyez dessus ? Ce bouton simule un défaut interne à l’appareil. Il ne teste pas du tout le chemin de terre réel de votre installation. Un différentiel peut réussir son autotest avec une terre inexistante.
Tester le déclenchement réel du différentiel
Les professionnels utilisent un testeur de différentiel qui provoque un vrai courant de fuite calibré à travers la terre. L’appareil mesure le temps de coupure. Sur une vieille installation, ce test révèle souvent que le différentiel met trop longtemps à réagir, ou ne réagit pas du tout sur certains circuits.
Sans cet appareil, vous pouvez au minimum vérifier la cohérence entre votre tableau et vos prises. Un circuit protégé par un différentiel de type AC ne protège pas contre certains défauts produits par les appareils électroniques modernes (plaques à induction, variateurs). Dans une rénovation partielle, remplacer un différentiel ancien par un modèle de type A sur les circuits concernés améliore la protection sans refaire le câblage.
Assurance habitation et mise à la terre : une clause à ne pas ignorer
Depuis quelques années, plusieurs assureurs français intègrent dans leurs conditions une clause rappelant que l’installation électrique doit être conforme aux normes en vigueur lors de sa réalisation. En cas d’incendie d’origine électrique, l’absence de mise à la terre peut limiter l’indemnisation après expertise.
Un simple test maison au multimètre ne constitue pas une preuve recevable. Les assureurs s’appuient sur le rapport d’un diagnostiqueur ou d’un bureau de contrôle. Faire réaliser un diagnostic électrique par un professionnel, même en dehors d’une vente, produit un document opposable qui protège en cas de sinistre.
Diagnostic électrique professionnel sans tout refaire
Le diagnostic porte sur les points de sécurité de l’installation existante. Le professionnel vérifie la continuité de la terre, la résistance du piquet, le fonctionnement des différentiels et l’état des connexions au tableau. Le rapport identifie les anomalies par ordre de gravité.
Sur une installation ancienne, il est fréquent que seuls quelques circuits posent réellement problème. Le reste peut rester en l’état si la terre est fonctionnelle et les protections adaptées. C’est précisément l’intérêt de tester avant de décider quoi rénover.
Piquet de terre corrodé : le point faible des maisons anciennes
Le piquet de terre est un élément enterré, souvent depuis des décennies, dans un sol dont les caractéristiques changent avec le temps. Un sol argileux qui s’assèche en été voit sa résistivité augmenter. Un piquet en acier galvanisé finit par se corroder, et la surface de contact avec le sol diminue progressivement.
Remplacer ou ajouter un piquet ne nécessite pas de toucher à l’installation intérieure. Un électricien peut planter un nouveau piquet, le raccorder à la barrette de coupure existante au tableau, et mesurer la résistance obtenue. Si le sol est peu conducteur, il existe des solutions comme l’ajout de plusieurs piquets reliés entre eux ou l’utilisation d’un conducteur en fond de fouille lors de travaux extérieurs.

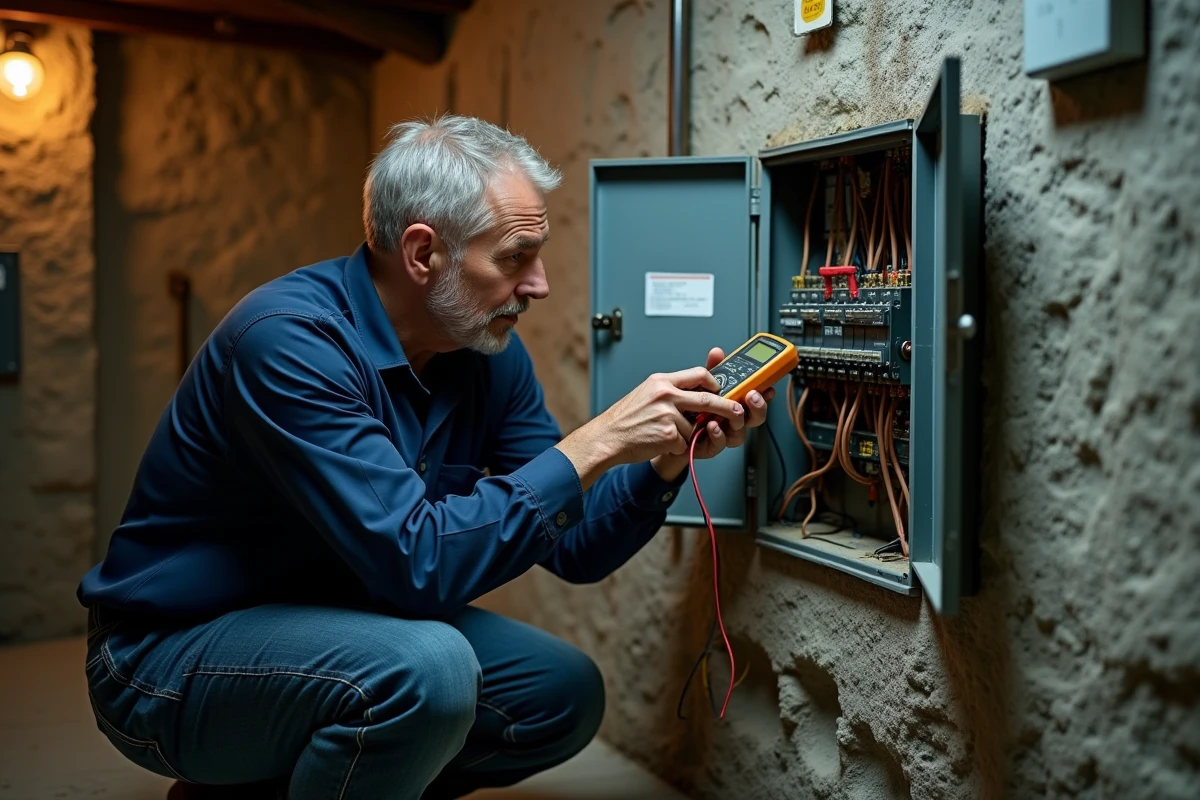

- Vérifiez visuellement la barrette de coupure au tableau : elle doit être accessible et le serrage correct.
- Repérez le passage du conducteur de terre principal (en général un câble vert-jaune de section importante) entre le tableau et le piquet.
- Si le piquet est visible, observez son état en surface : une corrosion avancée au ras du sol indique qu’il faut le remplacer.
La terre d’une ancienne installation se teste par étapes, de la prise au piquet, sans obligation de tout remettre aux normes actuelles d’un seul coup. Identifier les maillons faibles permet de concentrer les travaux là où la sécurité l’exige, et de conserver le reste en toute connaissance de cause.
